海上风电用线缆弯曲限制器是专为海底电缆设计的保护装置，其核心作用是防止海缆在安装或运行过程中因过度弯曲而受损。当海缆进入刚性接头金属外壳、固定装置入口或电缆封端浮动装置时，若未采取保护措施，弯曲强度不连续处易产生过度弯曲和疲劳，导致绝缘层破损、导体断裂等问题。
一、结构设计要点
1、模块化哈弗结构
弯曲限制器采用哈弗式模块单元设计，由多个半环形子结构通过卡环、卡槽或咬合方式相互嵌套组成链状结构。这种设计具有以下优势：
灵活性：相邻单元可相对活动，在受力时锁死形成稳定弯曲半径，适应不同长度需求。
可定制性：通过增减模块数量适配狭窄或广阔空间，例如在J型管下端口或动态电缆连接点处灵活调整。
安装便捷性：模块化设计支持快速组装，可在甲板平台或施工船上快速完成安装，减少人力和时间成本。
2、机械锁定机制
当海缆弯曲时，模块间相互咬合形成半刚性结构，锁紧半径等于或大于海缆最小安全弯曲半径(通常不小于20倍海缆外径)。
锁定状态下，弯曲限制器可承受侧向压力不小于8吨，侧向冲击不小于1000Nm(部分产品达3000Nm)，有效抵御潮汐、波浪等外力冲击。
3、轻量化与低附加载荷
聚氨酯材料密度(约1.17g/cm³)与海水相近，安装后对海缆几乎无额外负荷，避免因自重增加导致弯曲风险。
相比金属保护装置，重量减轻30%-50%，便于人工安装和拆卸，尤其适用于深海或复杂地形施工。
4、适应复杂工况的增强设计
耐磨损结构：模块颈部与尾部连接处采用纤维增强聚氨酯复合材料，延长使用寿命至10年以上。
抗疲劳设计：通过优化模块几何形状，减少应力集中点，确保耐弯曲寿命达800万次以上。
环境适应性：耐寒(-30℃)、抗紫外线、阻燃，满足极地或热带海域极端工况需求。

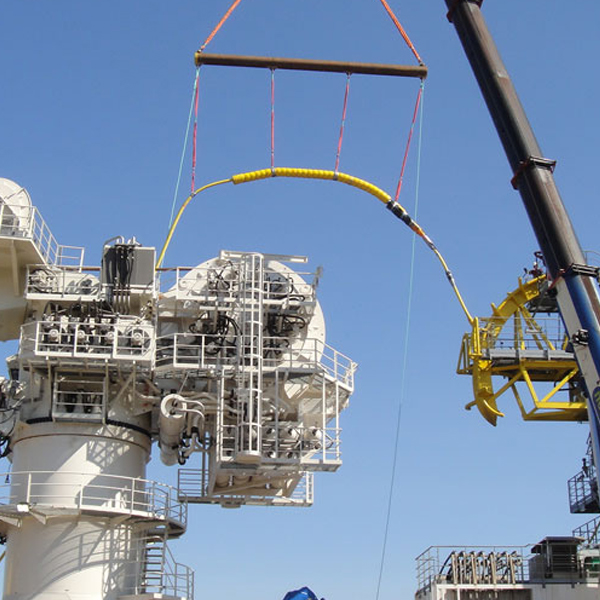

线缆弯曲限制器
二、材料特性分析
1、聚氨酯材料优势
耐腐蚀性：聚氨酯具有出色的耐海水、耐化学物质腐蚀能力，无需额外防腐处理，使用寿命不小于28年。
高强度与耐压力：抗拉强度高，侧向承载力强，可承受海洋环境中的静载荷和动态载荷。
柔韧性与弹性：高弹性可随海缆弯曲变形，缓冲应力，避免应力集中损伤电缆。
耐水解性能：采用自主研发的PTM型聚醚配方，耐水解性能是普通聚氨酯的5倍，长期水下环境性能稳定。
2、紧固件材料选择
采用超级双相不锈钢(如UNS S32750)，在海洋环境下具备极优异的抗腐蚀能力，保证连接可靠性。
部分产品配备合金外壳，进一步增强抗冲击能力，适应深海高压环境。
3、材料性能对比
材料类型耐腐蚀性重量安装便捷性使用寿命成本
聚氨酯优异轻高≥28年中
金属(如球墨铸铁)需防腐处理重低≤15年高
聚氨酯材料在耐腐蚀性、重量和安装便捷性方面显著优于传统金属材料，尽管初始成本略高，但全生命周期成本更低。
三、应用场景与部署位置
1、海上风电场
J型管下端口：与J管密封装置或中心夹具配合，防止海缆因洋流冲击导致弯折。
动态电缆连接点：限制柔性动态电缆与刚性结构的界面处弯曲，防止风浪导致的疲劳损伤。
海缆埋设机入口：在海缆埋入海底前，避免因埋设过程中的摩擦和弯曲造成损伤。
2、海洋石油平台
隔水管柱外部：保护柔性管线在安装及使用过程中免受静载荷导致的过度弯曲或折弯。
脐带缆连接处：限制脐带缆与平台结构的弯曲半径，确保数据传输和流体输送的稳定性。
3、其他海洋工程
海底输油管线：防止因过度弯曲导致的管线破裂或泄漏，保障原油输送安全。
海洋复合软管：避免外力冲击、水流载荷或安装误差导致的软管变形和密封失效。
海上风电用线缆弯曲限制器采用模块化哈弗结构，通过机械锁定机制精准限制弯曲半径，结合聚氨酯材料的高耐腐蚀、轻量化及高强度特性，实现低附加载荷与长寿命。其设计灵活适应复杂工况，在海上风电、海洋石油等领域广泛应用，显著提升系统可靠性并降低全生命周期成本，是保障海洋工程线缆安全的关键装置。
