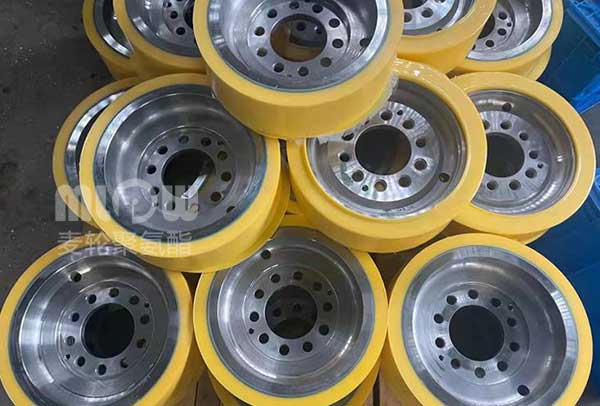

山东单轨吊包胶轮制造加工是一项精密工艺，核心在于实现金属轮芯与聚氨酯胶层的高强度粘合，同时确保耐磨、防滑、静音等性能。以下是关键工艺流程：
一、聚氨酯轮芯预处理
表面清理：去除油污、锈迹或脱模剂，方法包括溶剂清洗、喷砂或机械打磨。
粗糙化处理：通过喷砂或化学蚀刻增加表面粗糙度，提升粘合面积（粘接强度可提升30-50%）。
热处理：对轮芯进行淬火与回火处理，提高硬度和韧性，减少变形风险。
二、聚氨酯胶料制备
材料选择：优先选用NDI型聚氨酯（二环己基甲烷二异氰酸酯），具有超低内生热、高撕裂强度（可达60-80kN/m）及耐高温特性（-30℃至+130℃）。
混炼工艺：将多元醇、异氰酸酯及助剂按配方混合，控制反应温度与时间，确保流动性。
三、聚氨酯包胶成型关键工艺
四、硫化与固化
硫化参数：NDI聚氨酯需在120-150℃硫化10-15小时，形成三维网状结构。
冷却控制：自然冷却至室温，速率≤5℃/分钟，防止内应力开裂。
五、后处理与检验
精密打磨：使用数控磨床进行镜面打磨（Ra≤0.8μm）
性能测试包括：
耐磨性测试（DIN53516标准）
承载测试（单轮可达2.5-10吨）
阻燃性测试（V-0级）
动态平衡测试（振动值≤2.5mm/s）
行业应用数据
煤矿单轨吊常用规格：340100、35595、450*97等
使用寿命：较普通橡胶轮提升3-5倍（矿井环境下可达8000-12000小时）
麦轮温馨提示：单轨吊驱动轮需定期检查胶层磨损情况（建议每500小时检查），与轨道间隙应控制在2-4mm，过载不得超过额定载荷的20%。
来源：
