聚氨酯轮包胶工艺流程全解析：从金属芯处理到成品固化
聚氨酯（PU）轮因其卓越的耐磨性、高承载能力和静音特性，广泛应用于工业脚轮、叉车轮、滑板轮及自动化设备中。聚氨酯包胶工艺的核心在于确保PU材料与金属芯（或塑料芯）之间的牢固粘合，以及控制浇注过程中的气泡和硬度均匀性。
一、聚氨酯包胶工艺流程：

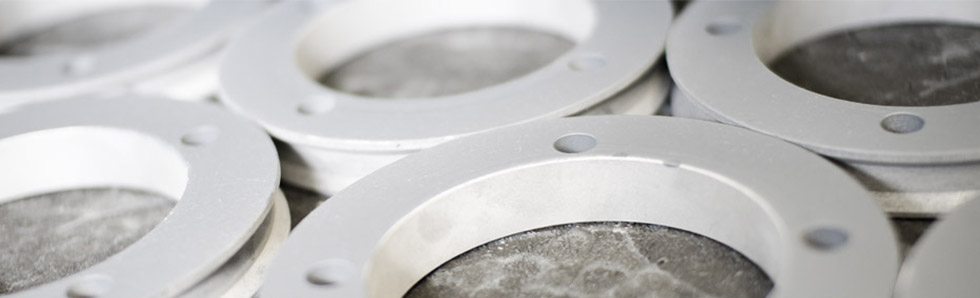

第二步：准备洗涤。
取决于材料的类型和进一步的处理，将插入物放置在脱脂槽中，并以气相或液相用有机溶剂洗涤。

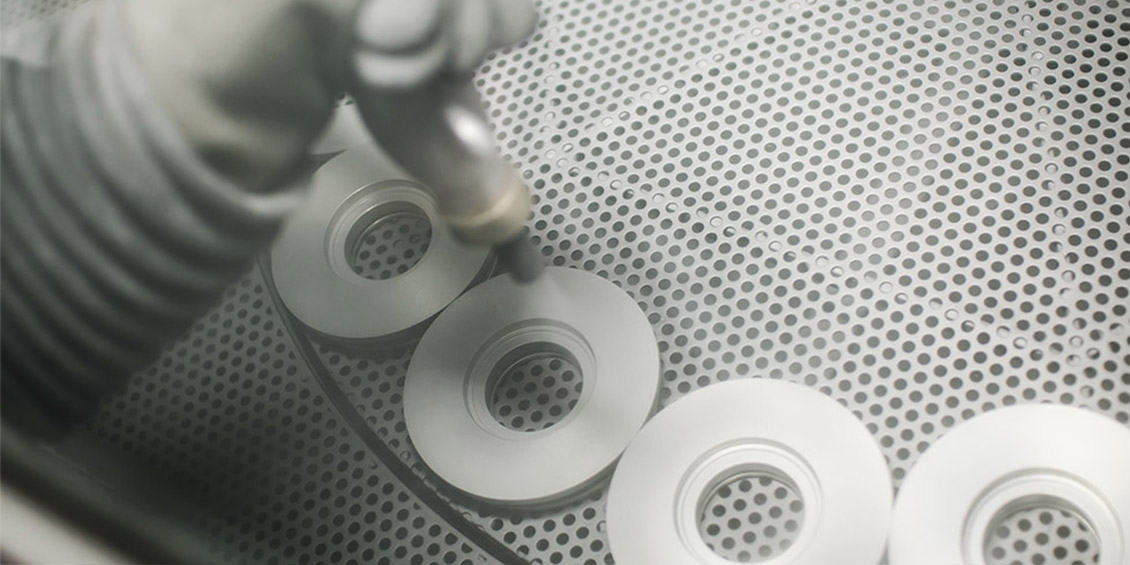

第三步：准备喷砂。
手动或自动喷砂，用刀片刚玉进行喷砂处理，以破坏粘结以及由于氧化而引起的任何表面膜杂质，这会阻止橡胶与金属的粘结。
第四步：准备上光油。
通过刷子或喷雾。两种不同的特殊涂料涂层，适用于促进良好的化学橡胶与金属的粘合。由不同的旋转气缸速度产生的摩擦力导致橡胶粘度降低，有利于加速系统的扩展。质混合物由特殊的活塞机加工和预成型，该活塞机通过模具挤出并切割包胶。
设置气缸压力，模具形状和刀片切割速度，您可以根据图纸获得用于模制任何物品所需的不同尺寸和重量，并在模制阶段将橡胶毛刺减至最少。
第五步：注塑成型。
注射技术用于大量生产。这种机器允许使用未预成型的橡胶条，该橡胶条通过旋转螺杆加载并通过模具内部的活塞注入。这个过程可以使毛刺几乎没有或根本没有毛刺。由于机器在将橡胶注入模具之前实施了真空处理，因此将气泡造成的废品减少到零。注射机加工周期比压缩机周期要短得多，因为橡胶是由旋转螺杆预热的，从而缩短了硫化时间。
第六步：压缩成型。
聚氨酯包胶项技术主要用于中小批量。压缩周期比注射周期长，因为未预加热橡胶，但仅在高温和高压下在其模具中开始和结束硫化。
第七步：注塑成型。
该技术是上述两种技术的结合。将聚氨酯注入稍微打开的模具中，直至形成聚氨酯胶圈。当机器关闭时，在压缩阶段，聚氨酯包胶到达模具的腔体并硫化。与完全注射相比，其优势在于模具的成本：由于没有注射通道，因此更便宜。无论如何，它只能用于厚度不超过1厘米的物品。
第八步：最终清洁。研磨。
那是处理的最后阶段。它通常用于整理需要非常窄的尺寸公差的物品。同时进行了平面磨削和平行磨削。我们提供高度准确的技术聚氨酯制品。
二、影响聚氨酯轮质量的关键因素
在生产过程中，以下因素直接决定成品率：
湿度控制： 聚氨酯原料对水分极度敏感，环境湿度应控制在50%以下，否则会产生二氧化碳气泡，导致轮子内部疏松。
温度管理： 原料温度、模具温度和固化温度的波动会直接影响反应速度和最终硬度。
粘合剂时效： 涂胶后的金属芯若放置时间过长（超过24小时），粘合效果会大幅下降，建议“即涂即用”。
A/B组分配比： 比例的微小偏差会导致轮子发软、发脆或不固化。
三、常见问题与解决方案 (FAQ)
Q: 聚氨酯轮为什么会脱胶？
A: 主要原因包括金属芯喷砂不彻底、涂胶后受潮、粘合剂型号不匹配或固化温度不足。
Q: 轮子表面有气泡怎么办？
A: 检查原料是否含水、搅拌是否卷入空气、模具排气孔是否堵塞或浇注速度过快。
Q: 硬度不稳定是什么原因？
A: 通常是计量泵比例不准、原料温度波动或混合不均匀造成的。
结语
优质的聚氨酯包胶工艺不仅仅是将塑料倒在金属上，而是一项涉及化学、热力学和精密机械的系统工程。选择拥有成熟工艺控制体系和先进浇注设备的制造商，是获得高性能聚氨酯轮的关键。
麦轮聚氨酯生产加工加工聚氨酯包胶轮,包胶工艺流程,浇注聚氨酯轮，各种规格聚氨酯轮加工定制，欢迎来电垂询！190-5159-6901（微信同号）
推荐产品：聚氨酯包胶轮
